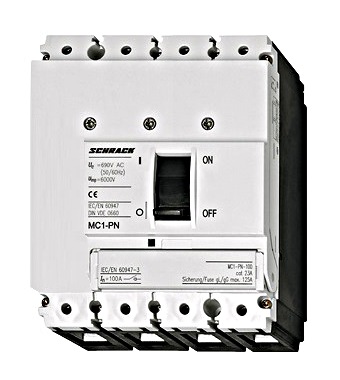

Vypínač 4-pólový, 100A

Vypínač 4-pólový, 100A

• CAD elektronický popis: MC1PN 100A/4P
• Kategorie přepětí/stupeň znečištění: III/3
• Laděný [hlavní kontakty]: 2 x (6 - 25)
• Balení: 1
• Verze: Bez ochrany
• Minimální teplota okolí: -25
• Ochrana proti dotyku: Dlaní
• Pólů: 4
• Jmenovitá frekvence: 50/60
• Ztrátový výkon: 24,00
• Laněný [hlavní kontakty]: 2 x (6 - 16)
• AC-23A: 1000
• Jmenovitý proud: 100
• Elektrická životnost (počet sepnutí): ##
• Jmenovitá zkratová zapínací schopnost: 2,80
• Odolnost rázům (IEC/ČSN EN 60068-2-27) 10 ms: 20
• CAD značka: Q
• 400 V: 10000
• Hlavní kontakty: 4
• CAD výstupní svorky: 1
• Jmenovité napětí: < 690 V AC
• OBJ.ČÍSLO: MC110044
• Připojovací průřezy: ##
• Jmenovité izolační napětí [Ui]: 690
• AC-1: ##
• Zařízení: Odpínač bez možností dálkového vypnutí
• Ochrana před zkratem - pojistky: 125
• Typové číslo: MC1-PN-4-100
• V x Š x H v mm: 145x120x85
• Výrobce: Schrack
• Jmenovitý pracovní proud: 100
• PREG: 2500
• Způsob montáže: Vertikální
• Teplotní podmínky - skladovací/přepravní: -40 až +70
• Hmotnost (netto) [kg/m]: 1,21
• Svorky: Třmenové
• Jmenovité pracovní napětí: 690
• 415 V: 10000
• Maximální teplota okolí: 60
• Stupeň ochrany krytí: IP20
• 660 V 690 V: 7500
• Š x V x H (mm): 120x145x85
• Mechanická životnost: 20 000 spínacích cyklů
• Normy a standardy: IEC 60947, EN 60947, VDE 0660
• Velikost: 1
• Klimatická odolnost: Vlhké teplo, konstantní, podle IEC 60068-2-78
• Teplotní podmínky - provozní: -25 až +70
• Normy a standardy: IEC EN 60947;VDE 0660
