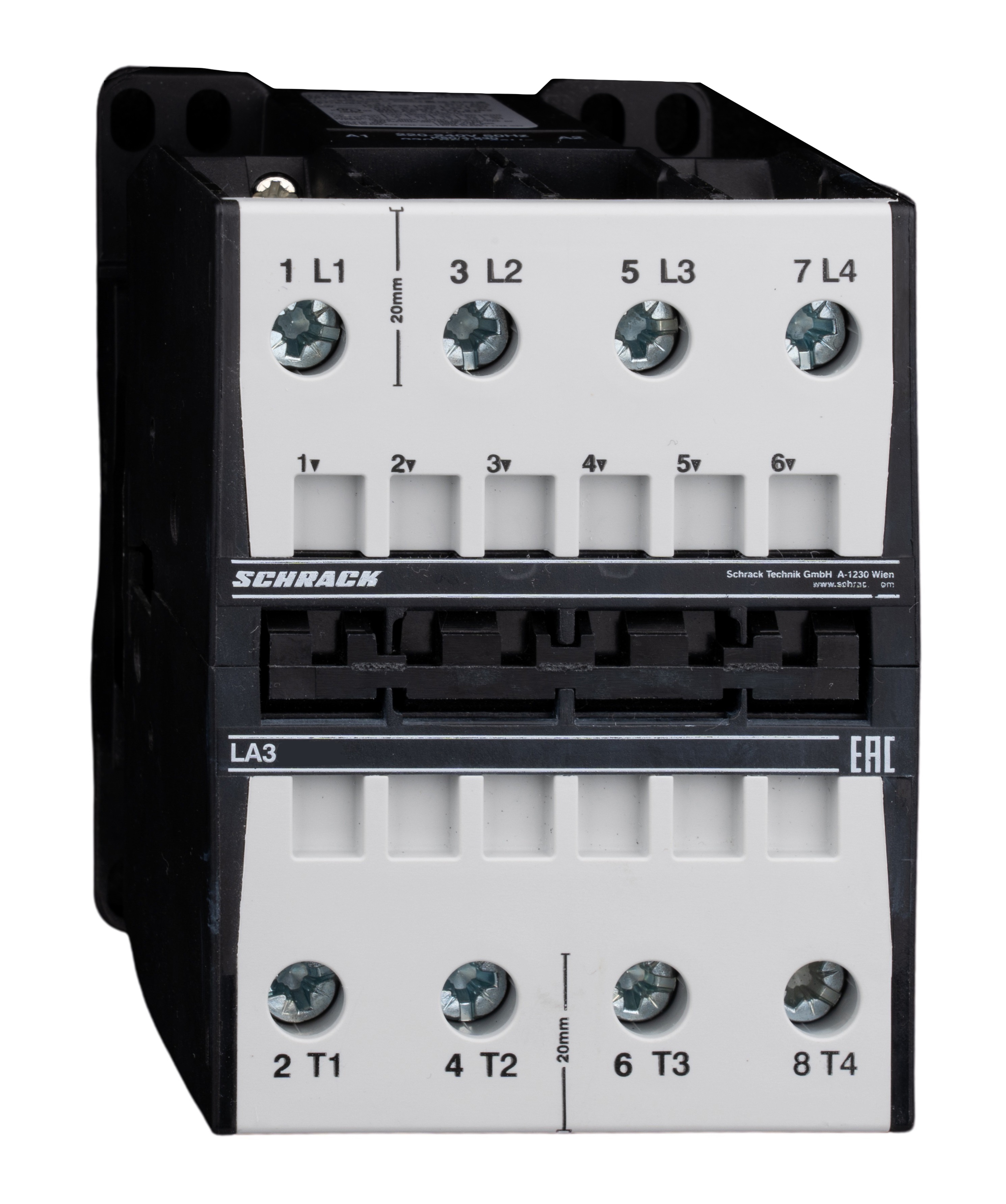

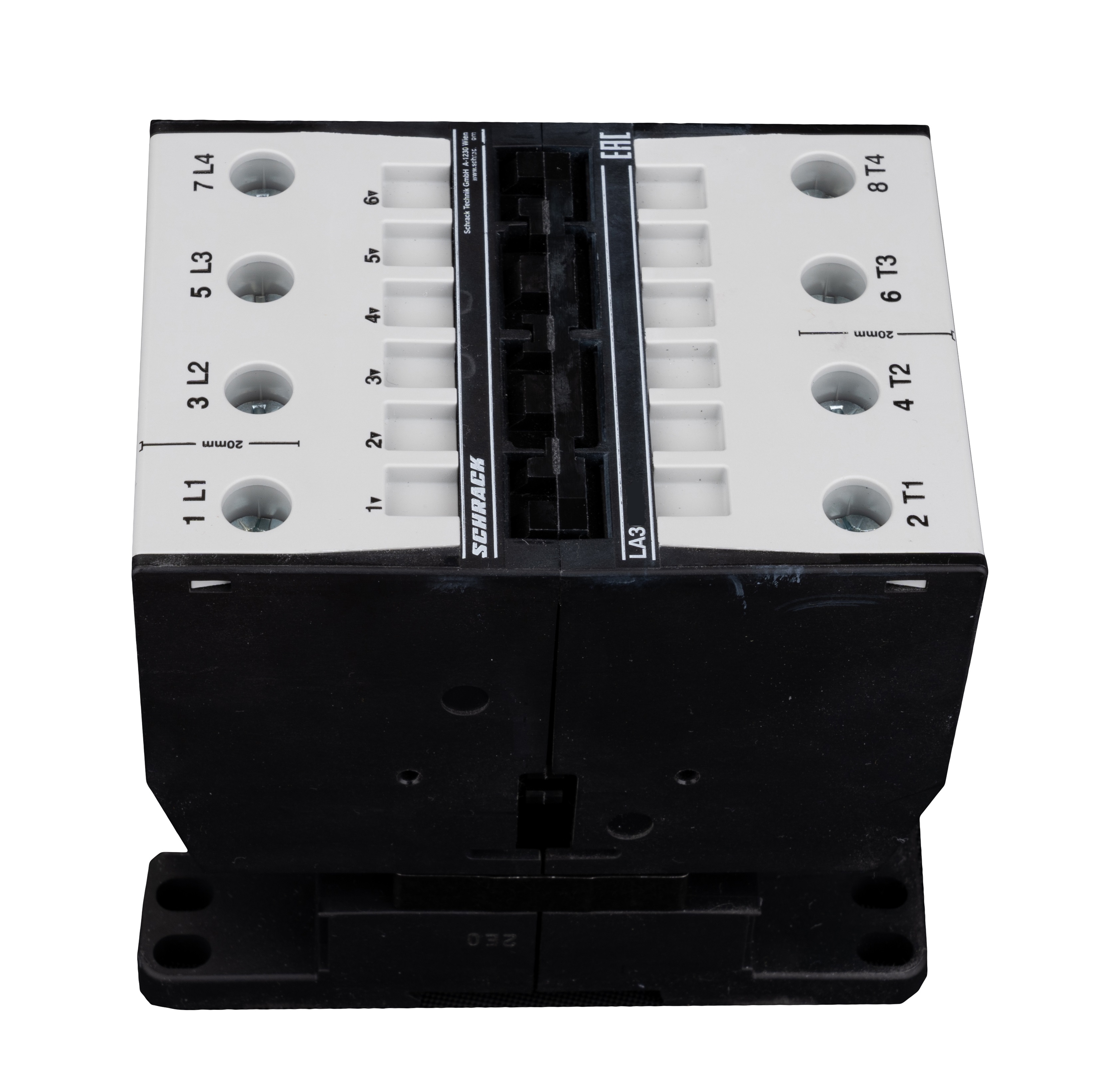

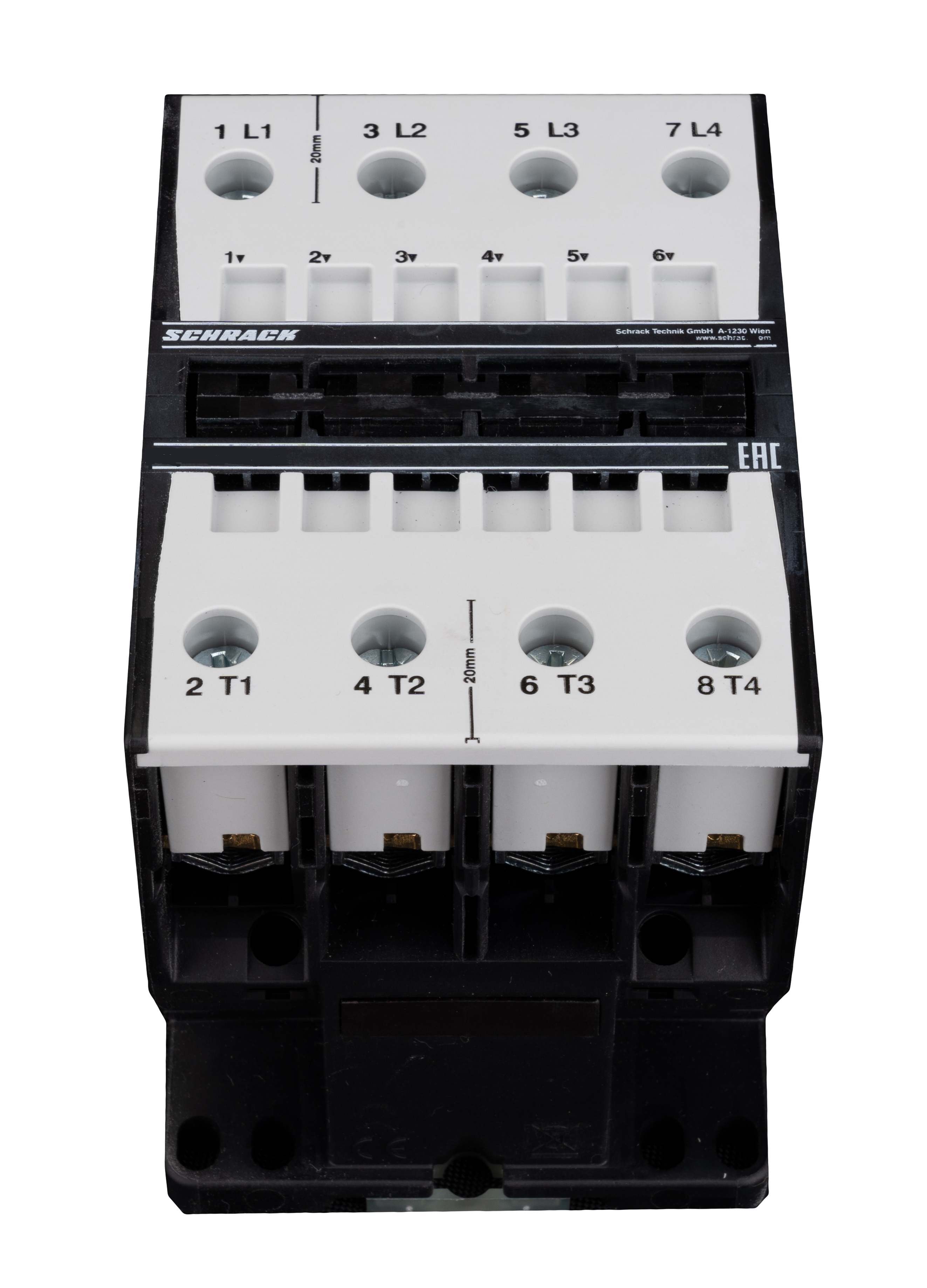

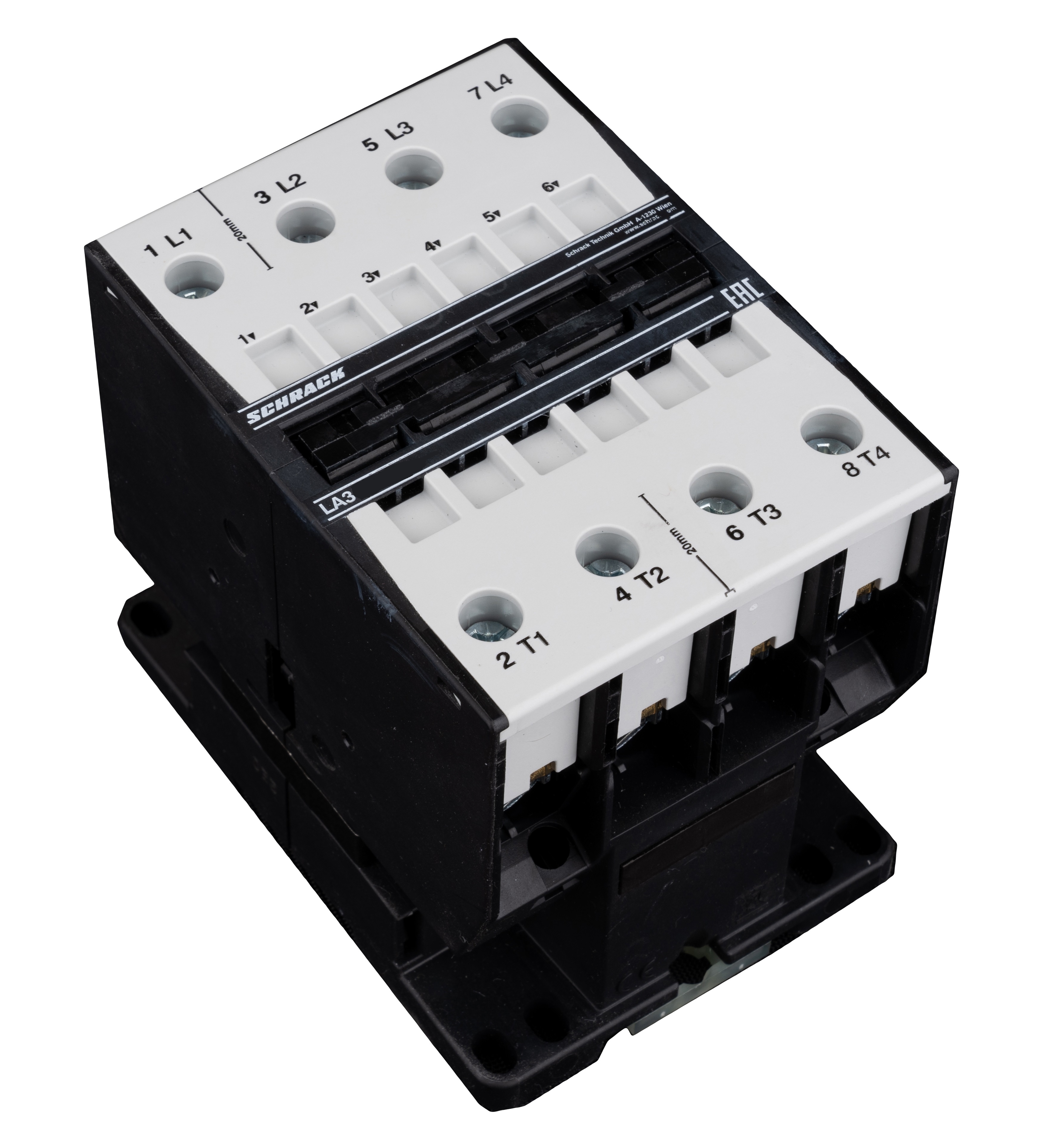

Stykač 37 kW, 74A AC3, 130A AC1, 4 pólový, 230VAC

Stykač 37 kW, 74A AC3, 130A AC1, 4 pólový, 230VAC

• Laněný [hlavní kontakty]: 4-50
• Jmenovitý pracovní proud AC-1: -
• Jemně laněný s kabelovým okem [ovládací kontakty]: 0,5-2,5
• Bez krytu při 40 °C [Ith=Ie]: 10
• AC-3: -
• Jmenovitý pracovní výkon AC-3: -
• Jmenovitý proud: 74
• Balení: 1
• OBJ.ČÍSLO: LA307443
• Odolnost impulsnímu napětí Uimp:: 8
• Šrouby: M6
• Nářadí [cívka]: -
• Teplota okolí, bez krytu: -40 bis +60
• Provozní třída: gL(gG)
• Napětí cívky: 230 V
• Doba hoření oblouku: -
• Jmenovitý proud AC-3/400 V: 74
• 50 Hz [provoz] (VA): 13-18
• Maximální teplota prostředí - skladování: -50 bis +90
• Minimální teplota okolí: -40
• Rozběhové napětí cívka AC: 0,8-1,1
• AC-3 500 V [P]: 45
• Vypínací schopnost: 800
• Hlavní kontakty: -
• AC-3 415 V [P]: 37
• Cívka DC - doba zapnutí: 12-23
• AC-3 660 V 690 V [P]: 45
• Hmotnost (netto) [kg/m]: 1,02
• Spotřeba energie: -
• Normy a standardy: EN 60947-4-1, IEC 60947-4-1
• Připojovací průřezy cívky: -
• Jmenovitý výkon AC-3/400 V: 37
• Kategorie přepětí/stupeň znečištění: Ⅰbis Ⅳ/3
• AC-3 380 V 400 V [P]: 37
• Nářadí (hlavní kontakty): -
• Max. četnost spínání při AC-3 za hodinu: 400
• Cívka DC - doba rozepnutí: 10-18
• Jemně laněný s kabelovým okem [hlavní kontakty]: 10-35
• Jmenovité izolační napětí [Ui]: 690
• Základní popis: Stykač
• Mechanická životnost [Počet spínacích cyklů při spínání DC]: 10000000 sepnutí
• CAD elektronický popis: 37 kW/74A AC3 130A AC1 4P 230V AC
• Magnetický systém: -
• Mechanická životnost cívka AC: 10 000 000 sepnutí
• Teplota okolí v krytu: -40 bis +40
• Výrobce: Schrack
• 50 Hz [zapnutí] (VA): 140-165
• Klimatická odolnost: Vlhké teplo, konstantní, podle IEC 60068-2-78;Vlhké teplo, cyklické, podle IEC 60068-2-78
• Philips/Pozidriv screwdr. [control circuit cables]: Pz 2
• V x Š x H v mm: 110x83x97
• PREG: 2400
• Plný vodič [cívka]: 0,75-2,5
• Typ : Power contactor
• Maximální teplota okolí: 60
• Balení: 12
• Připojovací průřez hlavních kontaktů: -
• Typ křížového šroubováku [hlavní kontakty]: PZ 3
• Tepelné ztráty na pól: 5,5
• Hlavní kontakt Z: 8
• Vypínací schopnost cos φ podle IEC/ČSN EN 60947 do 690V: 900
• Utahovací moment hlavních kontaktů: 3,5-4,5
• Velikost: LA3
• AC-3 440 V [P]: 37
• AC-1: -
• Š x V x H (mm): 83x110x97
• Zařízení: Stykač
• Rázová sinusová vlna 20 ms: -
• Ztrátový výkon: 5,50
• Normy a standardy: IEC EN 60947-4-1
• Volitelné příslušenství: LA190100--;LA190101--;LA190135--;LA190137--;LA190138--;LA190139--;
