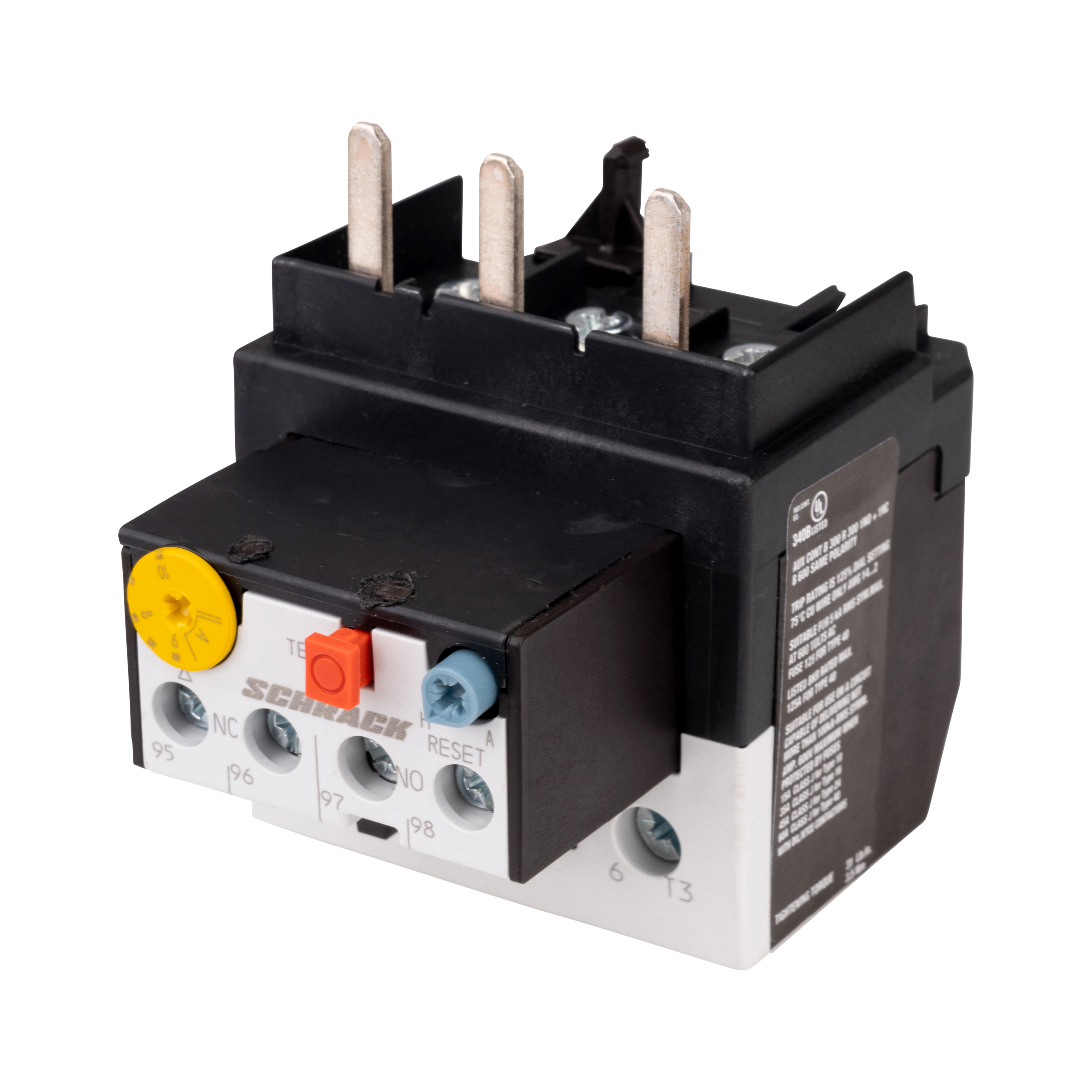

Tepelné relé 6 - 10A

Cena bez DPH866 Kč

Cena s DPH1 048 Kč

Kód zboží: PN-02-LTT21000--

Tepelné relé 6 - 10A

Velikost: 2
Typ : Motor protection relay
DC L/R ≦ 15 ms 220 V Ie: 0,2
Balení: 1
Základní rozsah max. jistič: 40
Hmotnost: 0,22
Šrouby: M6
Balení: 60
480 V High Fault SCCR (pojistky): 100
Zkratová odolnost bez svaření: -
Max. jištění pojistkou: 6
Typ křížového šroubováku [hlavní kontakty]: PZ 2
Normy a standardy: IEC EN 60947
600 V High Fault max. pojistky: 15 Class J/CC
600 V High Fault SCCR (pojistky): 100
Plochý šroubovák [hlavní kontakty]: 1 x 6
480 V High Fault max. jistič: 15
Jemně laněný s kabelovým okem [hlavní kontakty]: 1 x (1 - 25) | 2 x (1 - 25)
Rozpínací kontakt AC-15, 380 V 400 V 415 V Ie: 0,9
Mezi hlavními kontakty: 440
Připojovací průřez pomocných kontaktů: -
Bezpečné oddělení podle ČSN EN 61140: -
Tepelné ztráty (hlavní kontakty): -
Pilot Duty cívka AC: B300, B600
DC L/R ≦ 15 ms 60 V Ie: 0,75
Dolní hodnota rozsahu nastavení: 2,7
Délka odizolování (pomocné kontakty): 8
Jmenovitá pracovní izolační pevnost [pomocné kontakty] Uimp: 4000
Utahovací moment pomocných kontaktů: 1,20
Proudový rozsah: 6-10
Zapínací kontakt AC-15, 220 V 230 V 240 V Ie: 1,5
Jmenovitý pracovní proud [pomocný kontakt] Ie: -
Teplotní kompenzace: Nepřetržitá
Pomocné kontakty: -
DC L/R ≦ 15 ms - poznámka: Zapnutí a vypnutí stykače v závislosti na konstantě DC-13, L/R
Ztrátový výkon: 7,50
Zapínací kontakt AC-15, 120 V Ie: 1,5
Teplota okolí v krytu: -25 / +40
PREG: 2450
Výkony: -
Stupeň ochrany krytí: IP00
Rozpínací kontakt AC-15, 220 V 230 V 240 V Ie: 1,5
DC L/R ≦ 15 ms 24 V Ie: 0,9
Zapínací kontakt AC-15, 500 V Ie: 0,5
Nářadí (hlavní kontakty): -
Rozpínací kontakt AC-15, 120 V Ie: 1,5
Rozsah nastavení proudu: 6 - 10
Utahovací moment hlavních kontaktů: 3,50
Nářadí [Pomocné kontakty]: -
Jemně laněný s kabelovým okem [pomocné kontakty]: 1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Jmenovité izolační napětí [Ui]: 690
Smluvený tepelný proud Ith: 6
Short Circuit Current Rating: -
480 V High Fault max. pojistky: 15 Class J/CC
Laněný [hlavní kontakty]: 1 x (1 - 16) | 2 x (1 - 16)
Pilot Duty cívka DC: R300
Zapínací kontakt AC-15, 380 V 400 V 415 V Ie: 0,5
Laněný nebo jemně laněný [hlavní kontakty]: 14 - 2
Plochý šroubovák [pomocné kontakty]: 1 x 6
Rozpínací kontakt AC-15, 500 V Ie: 0,8
Zbytková chyba kompenzace teploty > 40 ºC: ≦ 0,25 %/K
DC L/R ≦ 15 ms 110 V Ie: 0,4
Výrobce: Schrack
Laděný [hlavní kontakty]: 1 x (16 - 25)
Laněný nebo jemně laněný [pomocné kontakty]: 2 x (18 - 14)
Klimatická odolnost: Vlhké teplo, konstantní, podle IEC 60068-2-78;Vlhké teplo, cyklické, podle IEC 60068-2-78
Ochrana před dotykem: -
Normy a standardy: IEC 60947, EN 60947
Jmenovité pracovní napětí: 690
Hmotnost (netto) [kg/m]: 0,22
Typ křížového šroubováku [pomocné kontakty]: PZ 2
Šrouby [pomocné kontakty]: M3,5
Bezpečné oddělení podle ČSN EN 61140: -
Připojovací průřez hlavních kontaktů: -
Overvoltage cat./pollution degree[contr.cir.cable]: III/3
480 V High Fault SCCR (jistič): 65
Délka odizolování (hlavní kontakty): 11
Jmenovité impulsní napětí [Uimp]: 6000
Základní rozsah SCCR: 5
Mezi pomocnými kontakty: 240
Teplota okolí, bez krytu: -25 / +55
Jmenovité pracovní napětí [pomocný kontakt] Ue: 500
Laněný [pomocné kontakty]: 1 x (0,75 - 4) | 2 x (0,75 - 4)
Při vodorovné montáži zepředu (ČSN EN 50274): Bezpečné proti dotyku prstem a rukou
Maximální hodnota nastavení: 7,5
Základní rozsah max. pojistky: 40
Jmenovité izolační napětí pomocného obvodu Ui: 500
Odolnost rázům (IEC/ČSN EN 60068-2-27) 10 ms: 10
Mezi pomocnými a hlavními kontakty: 440
Kategorie přepětí/stupeň znečištění: III/3
OBJ.ČÍSLO: LTT21000
