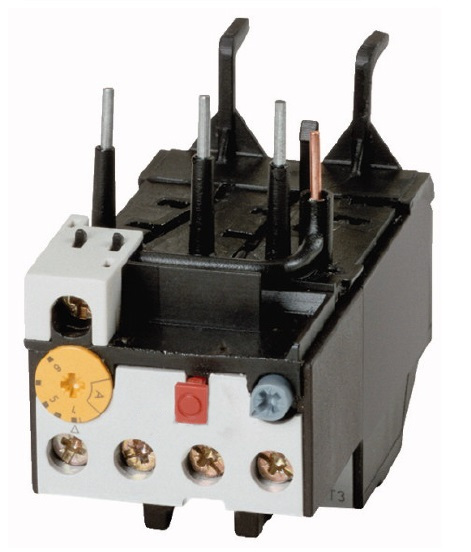

Tepelné relé 32 - 38A

Cena bez DPH1 103 Kč

Cena s DPH1 335 Kč

Kód zboží: PN-02-LTT13800--

Tepelné relé 32 - 38A

Kategorie přepětí/stupeň znečištění: III/3
Typ : Motor protection relay
DC L/R ≦ 15 ms 220 V Ie: 0,2
Balení: 1
Zkratová odolnost bez svaření: -
Max. jištění pojistkou: 6
Typ křížového šroubováku [hlavní kontakty]: PZ 2
Hmotnost (netto) [kg/m]: 0,19
Normy a standardy: IEC EN 60947
Plochý šroubovák [hlavní kontakty]: 1 x 6
Rozpínací kontakt AC-15, 380 V 400 V 415 V Ie: 0,9
Mezi hlavními kontakty: 440
Připojovací průřez pomocných kontaktů: -
Bezpečné oddělení podle ČSN EN 61140: -
Tepelné ztráty (hlavní kontakty): -
Rozsah nastavení proudu: 32 - 38
Pilot Duty cívka AC: B300, B600
DC L/R ≦ 15 ms 60 V Ie: 0,75
Utahovací moment hlavních kontaktů: 3
Délka odizolování (pomocné kontakty): 8
Jmenovitá pracovní izolační pevnost [pomocné kontakty] Uimp: 4000
Utahovací moment pomocných kontaktů: 1,20
Zapínací kontakt AC-15, 220 V 230 V 240 V Ie: 1,5
Laněný [hlavní kontakty]: 1 x (6 - 16)
Jmenovitý pracovní proud [pomocný kontakt] Ie: -
Teplotní kompenzace: Nepřetržitá
Laděný [hlavní kontakty]: 1 x 16
Pomocné kontakty: -
DC L/R ≦ 15 ms - poznámka: Zapnutí a vypnutí stykače v závislosti na konstantě DC-13, L/R
Zapínací kontakt AC-15, 120 V Ie: 1,5
PREG: 2450
Výkony: -
Rozpínací kontakt AC-15, 220 V 230 V 240 V Ie: 1,5
DC L/R ≦ 15 ms 24 V Ie: 0,9
Zapínací kontakt AC-15, 500 V Ie: 0,5
Nářadí (hlavní kontakty): -
Rozpínací kontakt AC-15, 120 V Ie: 1,5
Nářadí [Pomocné kontakty]: -
Jemně laněný s kabelovým okem [pomocné kontakty]: 1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Jmenovité izolační napětí [Ui]: 690
Smluvený tepelný proud Ith: 6
Šrouby: M4
Short Circuit Current Rating: -
Jemně laněný s kabelovým okem [hlavní kontakty]: 1 x (6 - 16)
Pilot Duty cívka DC: R300
Zapínací kontakt AC-15, 380 V 400 V 415 V Ie: 0,5
Plochý šroubovák [pomocné kontakty]: 1 x 6
Rozpínací kontakt AC-15, 500 V Ie: 0,8
Zbytková chyba kompenzace teploty > 40 ºC: ≦ 0,25 %/K
DC L/R ≦ 15 ms 110 V Ie: 0,4
OBJ.ČÍSLO: LTT13800
Výrobce: Schrack
Hmotnost: 0,19
Laněný nebo jemně laněný [pomocné kontakty]: 2 x (18 - 14)
Klimatická odolnost: Vlhké teplo, konstantní, podle IEC 60068-2-78;Vlhké teplo, cyklické, podle IEC 60068-2-78
Ochrana před dotykem: -
Normy a standardy: IEC 60947, EN 60947
Jmenovité pracovní napětí: 690
Typ křížového šroubováku [pomocné kontakty]: PZ 2
Šrouby [pomocné kontakty]: M3,5
Bezpečné oddělení podle ČSN EN 61140: -
Stupeň ochrany krytí: IP20
Připojovací průřez hlavních kontaktů: -
Overvoltage cat./pollution degree[contr.cir.cable]: III/3
Ztrátový výkon: 8,40
Dolní hodnota rozsahu nastavení: 6
Jmenovité impulsní napětí [Uimp]: 6000
Délka odizolování (hlavní kontakty): 10
Základní rozsah SCCR: 5
Mezi pomocnými kontakty: 240
Jmenovité pracovní napětí [pomocný kontakt] Ue: 500
Základní rozsah max. pojistky: 150
Laněný [pomocné kontakty]: 1 x (0,75 - 4) | 2 x (0,75 - 4)
Velikost: 1
Při vodorovné montáži zepředu (ČSN EN 50274): Bezpečné proti dotyku prstem a rukou
Laněný nebo jemně laněný [hlavní kontakty]: 10 - 6
Maximální hodnota nastavení: 8,4
Balení: 20
Proudový rozsah: 32-38
Jmenovité izolační napětí pomocného obvodu Ui: 500
Teplota okolí, bez krytu: -25 / +40
Odolnost rázům (IEC/ČSN EN 60068-2-27) 10 ms: 10
Mezi pomocnými a hlavními kontakty: 440
