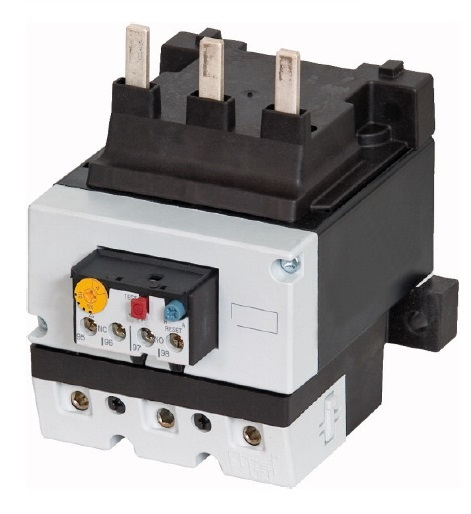

Tepelné relé 120 - 150A

Cena bez DPH4 718 Kč

Cena s DPH5 709 Kč

Kód zboží: PN-02-LTT30150--

Tepelné relé 120 - 150A

Kategorie přepětí/stupeň znečištění: III/3
Typ : Motor protection relay
DC L/R ≦ 15 ms 220 V Ie: 0,2
Balení: 1
Základní rozsah max. jistič: 600
Hmotnost: 1,21
Laněný [hlavní kontakty]: 1 x (4 - 16) | 2 x (4 - 16)
Zkratová odolnost bez svaření: -
Max. jištění pojistkou: 6
Dolní hodnota rozsahu nastavení: 16,3
Typ křížového šroubováku [hlavní kontakty]: PZ 2
Základní rozsah SCCR: 10
Normy a standardy: IEC EN 60947
Rozpínací kontakt AC-15, 380 V 400 V 415 V Ie: 0,9
Mezi hlavními kontakty: 440
Maximální hodnota nastavení: 25,5
Připojovací průřez pomocných kontaktů: -
Bezpečné oddělení podle ČSN EN 61140: -
Tepelné ztráty (hlavní kontakty): -
Pilot Duty cívka AC: B300, B600
DC L/R ≦ 15 ms 60 V Ie: 0,75
Délka odizolování (pomocné kontakty): 8
Jmenovitá pracovní izolační pevnost [pomocné kontakty] Uimp: 4000
Utahovací moment pomocných kontaktů: 1,20
Jmenovité pracovní napětí: 1000
Zapínací kontakt AC-15, 220 V 230 V 240 V Ie: 1,5
Jmenovitý pracovní proud [pomocný kontakt] Ie: -
Teplotní kompenzace: Nepřetržitá
Jmenovité impulsní napětí [Uimp]: 8000
Velikost: 3
Pomocné kontakty: -
DC L/R ≦ 15 ms - poznámka: Zapnutí a vypnutí stykače v závislosti na konstantě DC-13, L/R
Zapínací kontakt AC-15, 120 V Ie: 1,5
Teplota okolí v krytu: -25 / +40
PREG: 2450
Výkony: -
Ztrátový výkon: 25,50
Stupeň ochrany krytí: IP00
Jemně laněný s kabelovým okem [hlavní kontakty]: 1 x (4 - 70) | 2 x (4 - 70)
Jmenovité izolační napětí [Ui]: 1000
Rozpínací kontakt AC-15, 220 V 230 V 240 V Ie: 1,5
DC L/R ≦ 15 ms 24 V Ie: 0,9
Zapínací kontakt AC-15, 500 V Ie: 0,5
Nářadí (hlavní kontakty): -
Rozpínací kontakt AC-15, 120 V Ie: 1,5
Nářadí [Pomocné kontakty]: -
Jemně laněný s kabelovým okem [pomocné kontakty]: 1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)
Balení: 8
Laděný [hlavní kontakty]: 1 x (16 - 70) | 2 x (16 - 70)
Smluvený tepelný proud Ith: 6
Short Circuit Current Rating: -
Utahovací moment hlavních kontaktů: 10
Základní rozsah max. pojistky: 600 Class J
Pilot Duty cívka DC: R300
Zapínací kontakt AC-15, 380 V 400 V 415 V Ie: 0,5
Plochý šroubovák [pomocné kontakty]: 1 x 6
Rozpínací kontakt AC-15, 500 V Ie: 0,8
Zbytková chyba kompenzace teploty > 40 ºC: ≦ 0,25 %/K
DC L/R ≦ 15 ms 110 V Ie: 0,4
Výrobce: Schrack
Laněný nebo jemně laněný [pomocné kontakty]: 2 x (18 - 14)
Klimatická odolnost: Vlhké teplo, konstantní, podle IEC 60068-2-78;Vlhké teplo, cyklické, podle IEC 60068-2-78
Hmotnost (netto) [kg/m]: 1,21
Ochrana před dotykem: -
Normy a standardy: IEC 60947, EN 60947
Typ křížového šroubováku [pomocné kontakty]: PZ 2
Šrouby [pomocné kontakty]: M3,5
Laněný nebo jemně laněný [hlavní kontakty]: 3/0
Magnetický systém: 5
Bezpečné oddělení podle ČSN EN 61140: -
Délka odizolování (hlavní kontakty): 24
Připojovací průřez hlavních kontaktů: -
Šrouby: M10
Rozsah nastavení proudu: 120-150
Overvoltage cat./pollution degree[contr.cir.cable]: III/3
Mezi pomocnými kontakty: 240
Teplota okolí, bez krytu: -25 / +55
Jmenovité pracovní napětí [pomocný kontakt] Ue: 500
Laněný [pomocné kontakty]: 1 x (0,75 - 4) | 2 x (0,75 - 4)
Při vodorovné montáži zepředu (ČSN EN 50274): Bezpečné proti dotyku prstem a rukou
Proudový rozsah: 120-150
Jmenovité izolační napětí pomocného obvodu Ui: 500
OBJ.ČÍSLO: LTT30150
Odolnost rázům (IEC/ČSN EN 60068-2-27) 10 ms: 10
Mezi pomocnými a hlavními kontakty: 440
