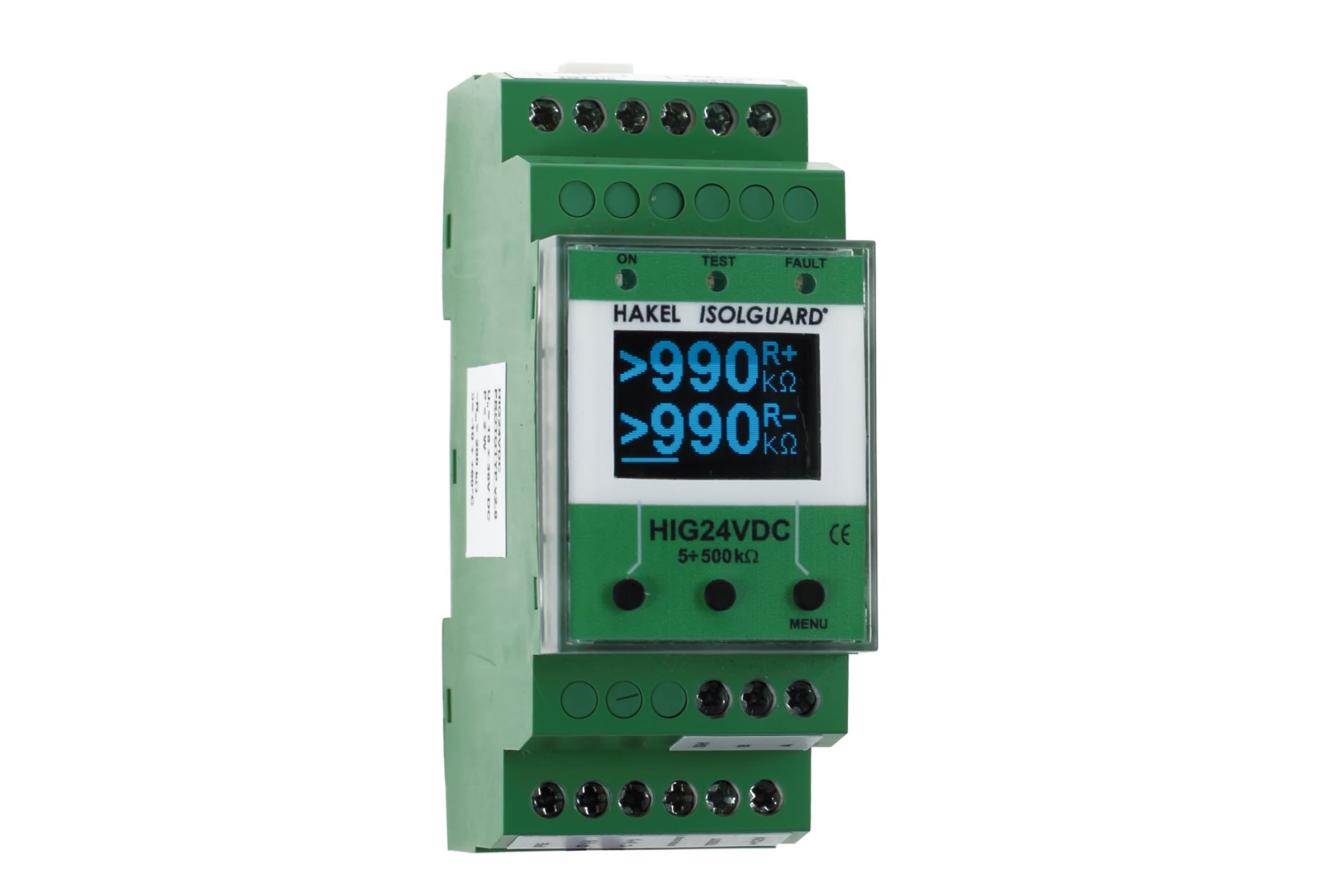

HAKEL Hlídač HIG 24VDC

Hlídač izolačního stavu z produkce firmy HAKEL typ ISOLGUARD HIG24VDC je určen k monitorování izolačního stavu stejnosměrných IT soustav s nominálním napětím 24V DC. Přístroj trvale sleduje izolační stav obou větví izolované IT soustavy proti vztažnému bodu. U stacionárních zařízení to bývá obvykle vodič PE. Při chybě izolačního stavu v kladné větvi R+ nebo záporné větvi R-, přepne bezpotenciálový přepínací kontakt signalizačního relé FAULT. Poruchový stav je zároveň indikován led diodou na čelním panelu. Hlídač je vybaven displejem pro zobrazování číselné hodnoty naměřeného izolačního odporu. Měřená hodnota izolačního odporu v obou větvích kontrolované sítě je zobrazována na displeji hlídače. Na hlídači jsou ovládací tlačítka pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazování stavu kontrolované sítě a hlídače. Pomocí sběrnice RS485 je možné k hlídači připojit panel MDS-DELTA nebo MDS-D s dotekovým displejem, který slouží k zobrazování aktuálně měřených hodnot a aktuálního nastavení hlídače. Hlídače HIG24VDC mohou komunikovat s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS. Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť.  Základní charakteristiky Monitor izolačních stavů DC sítě s nominálním napětím 24V D Zobrazování měřených hodnot izolačního stavu odporu kladné a záporné větve kontrolované sítě na displeji Dvě signalizační relé s přepínacími kontakty Funkce signalizačních relé se nastavuje v uživatelském menu hlídače Volitelná paměť chyby s možností odblokování tlačítkem na modulu nebo dálkovým tlačítkem Připojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítě Možnost připojení dotekového panelu dálkové signalizace MDS-D firmy HAKEL Možnost připojení modulů dálkové signalizace MDS-DELTA z produkce HAKEL Možnost komunikace s nadřízeným zařízením po sběrni
